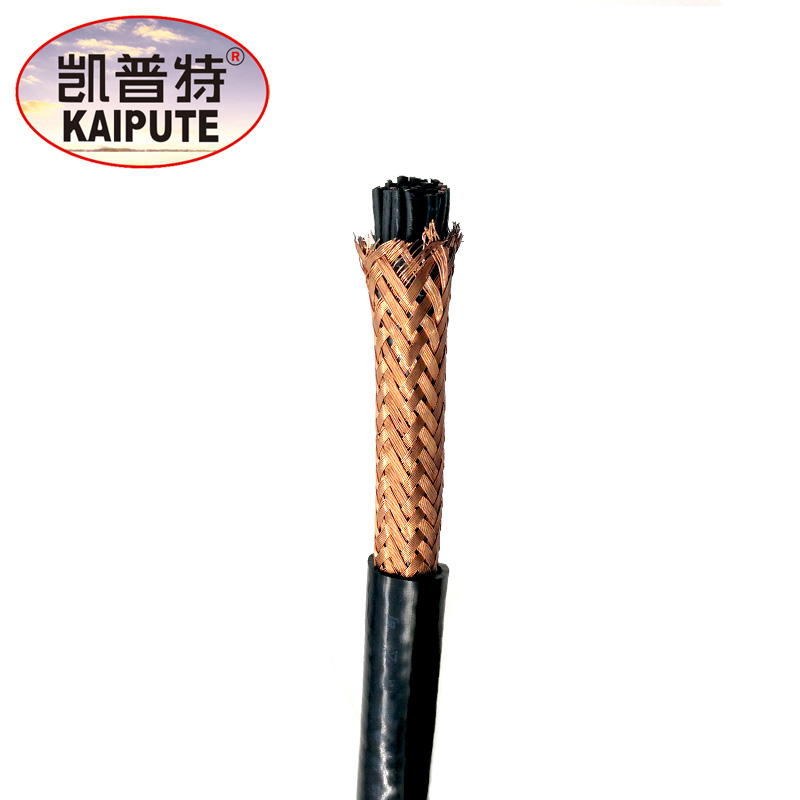

屏蔽電線的作用主要是為了保證在有電磁干擾環境下系統的傳輸性能，因為屏蔽電線兩端接地會產生電位差，有電位差就會有微弱電流，而實際上這個時候的屏蔽層就變成了接地線。下面，小編就講解一下屏蔽電線為什么要接地，為什么不能重復接地。

為什么屏蔽電線要接地？

接地通常采用兩種方式來處理：屏蔽層單端接地和屏蔽層雙端接地

① 屏蔽層單端接地是在屏蔽電纜的一端將金屬屏蔽層直接接地，另一端不接地或通過保護接地。

單端接地就是利用抑制電勢電位差達到消除電磁干擾的目的。這種接地方式適合長度較短的線路，電纜長度所對應的感應電壓不能超過安全電壓。

② 雙端接地是將屏蔽電纜的金屬屏蔽層的兩端均連接接地。

在屏蔽層雙端接地情況下，金屬屏蔽層不會產生感應電壓，但金屬屏蔽層受干擾磁通影響將產生屏蔽環流通過，如果地點A和地點B的電勢不相等，將形成很大的電勢環流，環流會對信號產生抵消衰減效果。

屏蔽電線屏蔽層為何不能重復接地？

系統接地有浮地、直接接地和電容接地三種方式。

①對PLC控制系統而言，它屬高速低電平控制裝置，應采用直接接地方式。由于信號電纜分布電容和輸入裝置濾波等的影響，裝置之間的信號交換頻率一般都低于1MHz，所以PLC控制系統接地線采用一點接地和串聯一點接地方式。

② 集中布置的PLC系統適于并聯一點接地方式，各裝置的柜體中心接地點以單獨的接地線引向接地極。如果裝置間距較大，應采用串聯一點接地方式，用一根大截面銅母線(或絕緣電纜)連接各裝置的柜體中心接地點，然后將接地母線直接連接接地極。

③ 信號源接地時，屏蔽層應在信號側接地；不接地時，應在PLC側接地；信號線中間有接頭時，屏蔽層應牢固連接并進行絕緣處理，一定要避免多點接地。多個測點信號的屏蔽雙絞線與多芯對絞總屏蔽電纜連接時，各屏蔽層應相互連接好，并經絕緣處理，選擇適當?shù)慕拥靥巻吸c接地。

總結：1:兩端的接地點難保沒有電位差，有電位差就會有微弱電流，使屏蔽層實際上變成了接地線。2:兩端接地的屏蔽線工作于高頻干擾較為嚴重地工作現場，會因屏蔽層和內部信號線間形成的線電容耦合到信號回路，嚴重的將影響信號誤判。3:各種調速器和PLC說明中都明確信號線屏蔽層必須單端接地并且接地端應該在控制器一側。

相信通過這樣的介紹，大家可以更好的了解屏蔽電線為什么要接地，為什么不能重復接地，那么我們在購買電線之前，首先需要確保的就是電線的質量以及產品運行的穩定性，這樣才不會影響到我們的使用。
